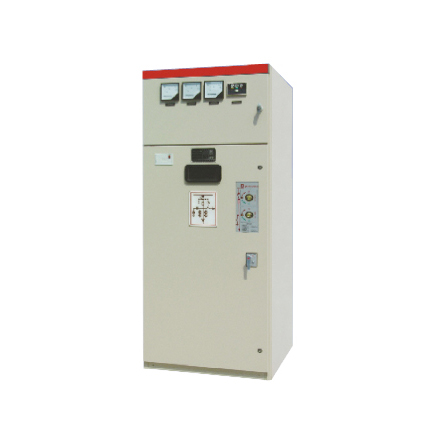

HXGN-12環網柜
HXGN-12箱型固定式金屬封閉開關柜（簡稱環網柜）適用于交流50HZ，10KV的網絡作為開斷負荷和短路及關合短路電流用。本環網柜配用電手、電動彈簧機構來操作負荷開關，接電開關和隔離開關配用手動操作
- 質量穩定：實行全過程質量監控，多方位檢測！
- 合理的價格：有效的內部成本控制，減少開支，為客戶服務！
- 快速交貨：完善的生產線，充足的庫存，縮短交貨時間！
- 電話：0550-7095297,7095397
- 傳真：0550-7095197
- 郵箱：ahdonen@126.com
產品介紹
HXGN-12箱型固定式金屬封閉開關柜（簡稱環網柜）適用于交流50HZ，10KV的網絡作為開斷負荷和短路及關合短路電流用。本環網柜配用電手、電動彈簧機構來操作負荷開關，接電開關和隔離開關配用手動操作機構。
技術參數：
額定電壓 12KV
額定電流 630A
主母線電流
進線柜 630A
出線柜 125A
額定短時耐受電流 20KA
額定短路持續時間 4S
額定峰值耐受電流 50KA
額定短路關合電流 50KA
額定有功負載開斷電流 630A
閉環開斷電流 630A
額定電纜充電電流 20KA
接地開關額定短時耐受電流 20KA
接地開關額定短路持續時間 4（2）S
接電開關額定峰值耐受電流 50KA
接電開關額定短路關合電流 50KA
1MIN額定工頻耐受電壓
相間、相對地、真空負荷開關斷口 42KV
隔離開關斷口 48KV
額定雷電沖擊耐受電壓
相間、相對地、真空負荷開關斷口 75KV
隔離開關斷口 85KV
機械壽命
真空負荷開關 10000次
接地開關（刀）、隔離開關（刀） 2000次
交接電流A.C 3150A
